| Ürün Skalası | ||
|---|---|---|
| Köşebent | NPU | IPE |
| 30x30x3 | NPU 40 | IPE 80 |
| 40x40x4 | NPU 50 | IPE 100 |
| 50x50x5 | NPU 65 | IPE 120 |
| 60x60x6 | NPU 80 | IPE 140 |
| 70x70x7 | NPU 100 | IPE 160 |
| 80x80x8 | NPU 120 | IPE 180 |
| 90x90x9 | NPU 140 | IPE 200 |
| 100x100x10 | NPU 160 | |
| 120x120x12 | NPU 180 | |
| 130x130x13 | NPU 200 | |

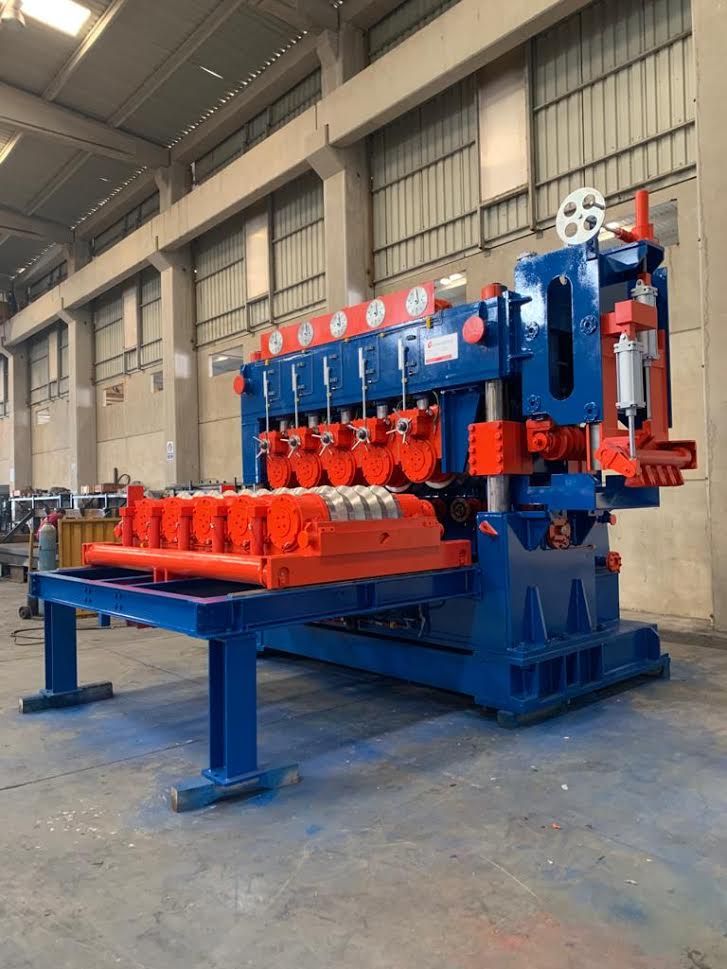

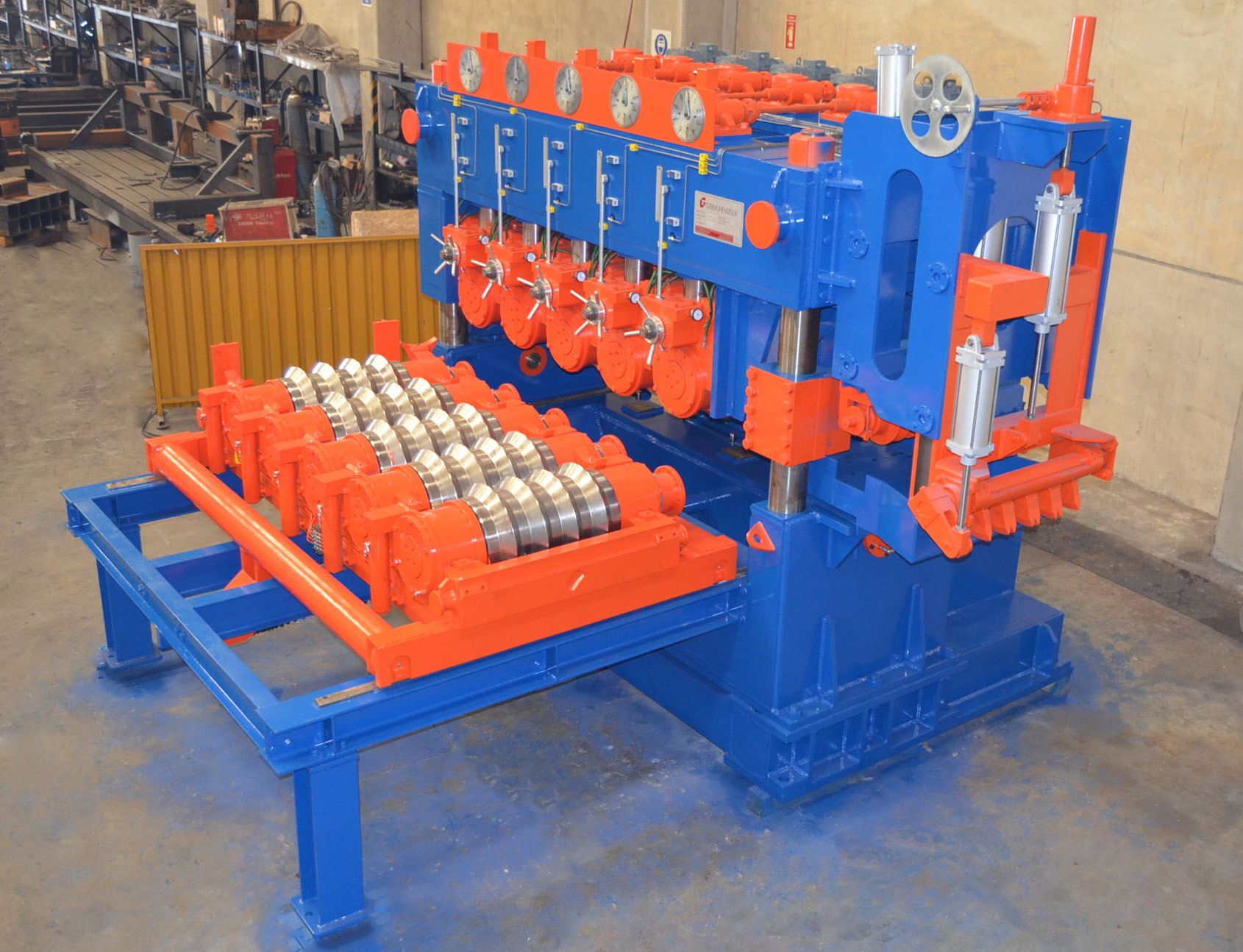

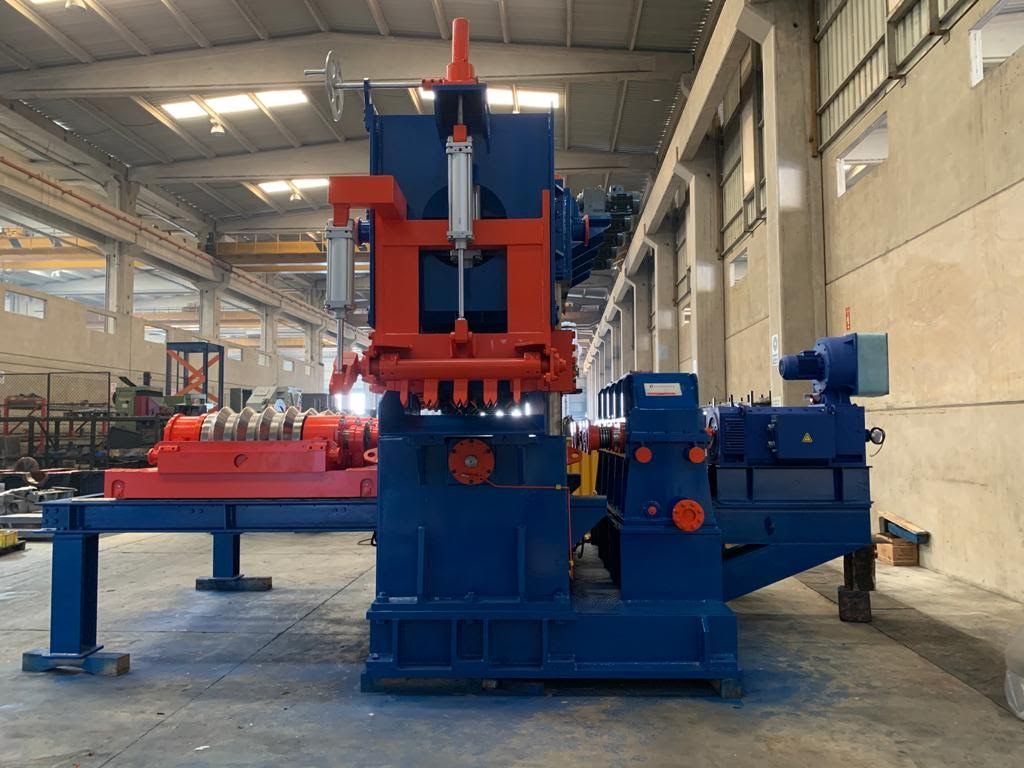

GERMUHENDISLIK Çoklu doğrultma makinası, köşebent, NPU, IPE profil vb. ürünlerin düzleştirilmesini gerçekleştirir. Sıcak haddeleme ile üretilen profillerde, ürünlerin maruz kaldığı hızlı ve düzensiz ısıl değişimler sonucunda ürünlerin genel yapılarında farklı yönlere doğru eğrilikler meydana gelmektedir. Bu ürünlerin fiziksel yapılarını düzeltmek için doğrultma makinaları kullanılmaktadır.
Çoklu doğrultma makinasının temel teknik özellikleri şunlardır:
- Düzgün besleme ve merkezleme için hizalama tarakları ve kalibreli merdanelerin kullanımı
- Yedek kartuş ünitesine monte edilmiş merdane setlerinin hızlı değişimi
- Merdane ara boşluğunun motorla kontrolünün yapılması (çeşitli boyutlarda düzleştirmek için bir rulo seti kullanılabilir)

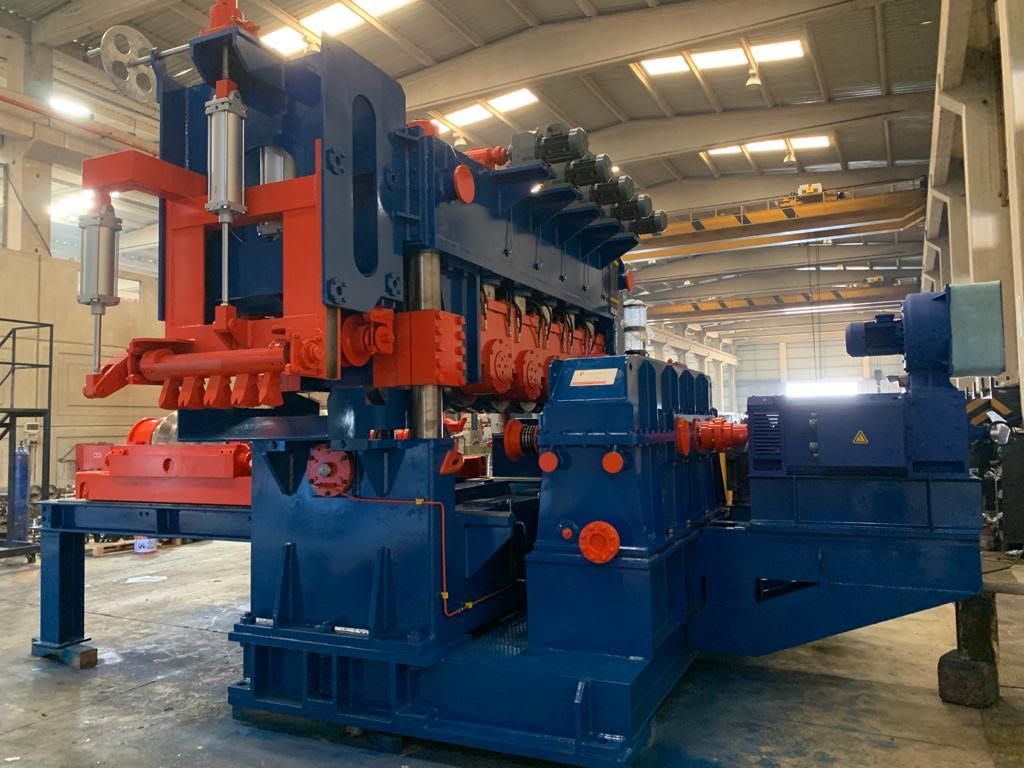

Çoklu doğrultma makinasında alt merdaneler tahrik edilmekte-dir. Alt merdaneler hareketini, elektrik motorunun tahrik ettiği dişli kutusundan almaktadırlar.

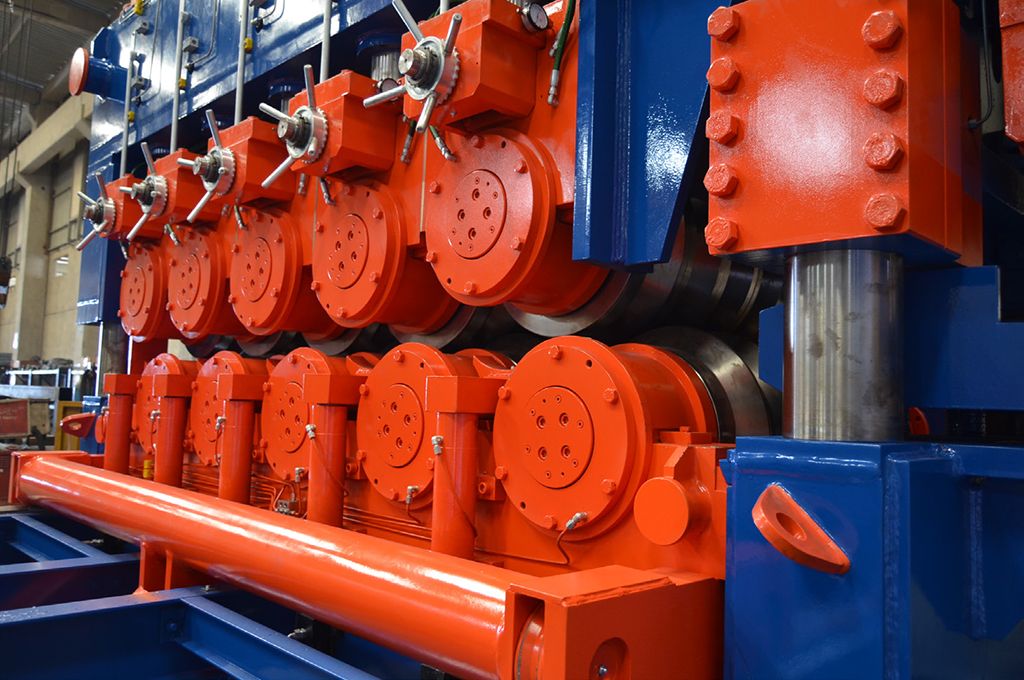

Merdane hava boşluğu, üst merdanelerin bir birinden bağımsız olarak hareketi ile ayarlanmaktadır. Ayrıca üst merdanelerin yatak sisteminde yer alan kaçık alma sistemi ile merdanelerin yatay düzlemde hizalanması sağlanır.
Çoklu doğrultma makinasında, merdanelerden oluşan kartuş ün-itesi sistemde yer alan hidrolik ünite yardımıyla hızlı bir şekilde değişime imkan tanımaktadır.
Bu hidrolik sistemi aynı zamanda, kartuş ünitesinin hidrolik kilitler ile ana gövdeye kilitlenmesinide sağlar.
